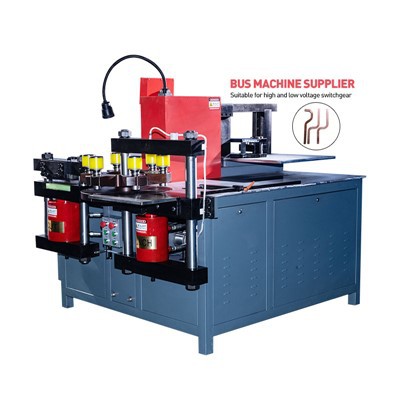

Bussibaari painutaja masin

DSMX -503 ESK (kolmel pumbal, CNC painutamine, kuue-positsiooni pöördlaud) on kolm töötlemisjaama, mida saab üheaegselt kasutada: mulgustamine, nihutamine ja painutamine. Selle paindeprotsessi kontrollib Siemens plc ja seda kasutatakse peamiselt erineva spetsifikatsiooniga vask- ja alumiiniumsiinide töötlemiseks. Töö ajal peate valima ainult vastava töötlemisjaama, et mugavalt teha erinevaid töötlemisi vase- ja alumiiniumist bussidel.

Küsi pakkumist

Kirjeldus

Toodete kirjeldus

DSMX -503 ESK on bussiriba painutaja masin, mis on varustatud kolme pumbaga, kolme töötlemisjaamaga mulgustamiseks, lõikamiseks ja painutamiseks ning suudab töötada samaaegselt. Selle painutav CNC töö on täpne ja kuue positsiooniga pöördlaua korral on see tõhusam. Paindeüksus võtab kinni töötlemise täpsuse ja stabiilsuse tagamiseks suletud painde.
Seadmed pakuvad kahte halli ja sinise välimuse võimalust. Kui teil on muid värvinõudeid, toetame ka kohandamist. Kas energia- ja ehitustööstuses või elektriseadmete tootmisel, näiteks kõrge ja madala pinge jaotuskapid ja lülituskapid, saab DSMX -503 ESK tugineda oma võimsatele funktsioonidele, et täita suurepäraselt vase- ja alumiiniumsiinide töötlemisülesandeid ning on teie parema käe tootmise tõhususe parandamiseks.

Põhiparameetrid

1. mulgustamisüksus:
Maksimaalne mulgustusjõud:500 kn,

Läbimõõt (MM): Φ4.3-36
Maksimaalne paksus:16mm,

Maksimaalne laius:260mm
2. nihkeüksus:
Maksimaalne nihkejõud:800KN,

Maksimaalne nihkepaksus:16mm
Maksimaalne nihkelaius: 260 mm
3. painutusüksus:
Maksimaalne paindejõud:500KN,

Maksimaalne painde laius:260mm
Maksimaalne painde paksus:16mm
4.Masina mõõtmed:1925*1560*1490
5.Masina kaal:2000 kg

Toote üksikasjad

Bussiriba painutaja masinat saab peamiselt hüdrosüsteem ja see kasutab siini töötlemiseks mitmesuguseid ravisid ja lõikureid. Näiteks nihutamisel ajab hüdrosüsteem sirutavat lõikurit üles ja alla, et lõigata bussi; Pulnil paneb hüdrauliline võimsus punnis punnis bussile augu; Painutades surub hüdrauliline seade painutamise siiniriba painutama.

1.Elektriline juhtimiskast

Süsteem kasutab Siemens plc, Schneideri täielikku elektriliste tarvikute komplekti, mis on varustatud releedega, takistades tõhusalt süsteemi elektriseadmete kahjustusi

2. Sõitmine

Nihutamisüksus on valmistatud malmist ja sellel on paksenenud keskmine ristlõike, mis on vastupidavam. Kasutatakse nihe ja nihe on sile, ilma kokkuvarisemata ja välimuselt ilus.

Augustamine

Mangustamisüksus võtab kasutusele hammaste kuue-die-integreeritud tornistruktuuri, mis tagab ülemise ja madalama tassi absoluutse tsentreerimise, hea nähtavuse, suure tugevuse ja töötajad ei pea sageli vahetama.

Painutamine

Paindumismasin võtab kasutusele iseseisva tööpinki, suletud paindumisel on suurem täpsus, puutetundlik ekraanikontroll ja kiirem tõhusus.

Iga ühiku vorm

Mulgustamine:võib lüüa erinevaid auke, näiteks ümaraid auke ja vöökohakujulisi auke.

Punching die

Paindumine:Oskab realiseerida mitmesuguseid paindemeetodeid, nagu tasane painde, vertikaalne painde, surutingimus, lamendamine, keerdumine jne ning spetsiaalseid mudeleid saab kohandada.

Bending mold
