Automaatne bussimasin

See täielikult servo automaatne siiniriba töötlemismasin on varustatud 4 servomootoriga, mis hõlmab kolme töötavat üksust: XY -telje automaatne servokivi löömine, automaatne servokilp ja painutamine automaatne servokork ning on varustatud 3 puutetundliku ekraaniga.

Küsi pakkumist

Kirjeldus

Toodete kirjeldus

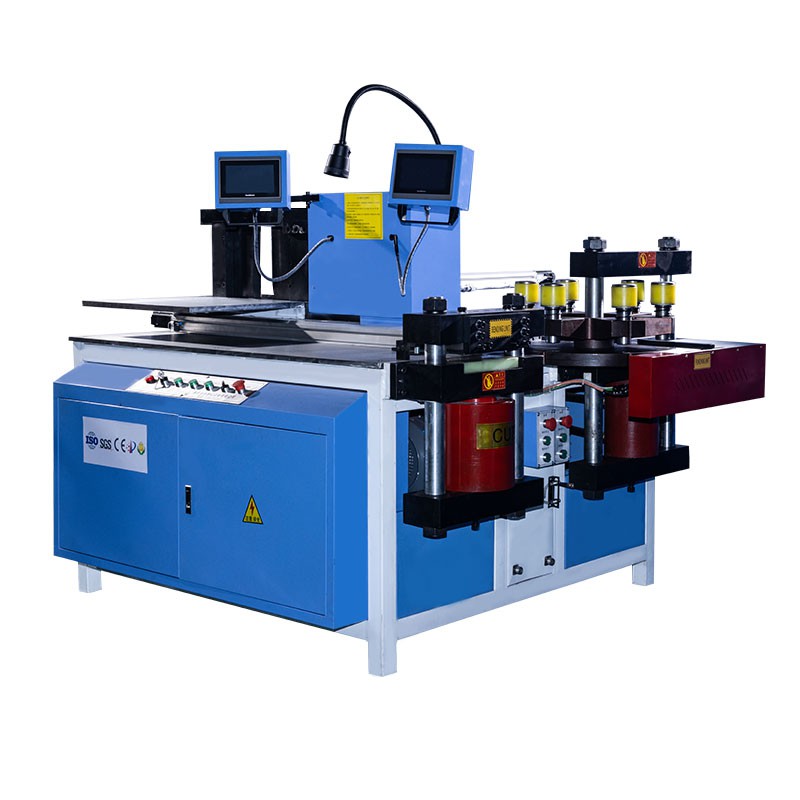

See varustus on täielik servo automaatne busribasin, mis on varustatud nelja servomootoriga, kolm töötavat ühikut: XY -telje automaatne servokivi löömine, automaatne servo -kork, painutamine automaatne servo kork ja kolm puutetundlikku ekraani. Servomootoril on kõrge - täpsus ja täpne juhtimine iga üksuse liikumise üle, et tagada töötlemise täpsus ja tõhusus; Puutetundlikku ekraani kasutatakse parameetrite seadistamiseks ning intuitiivseks ja mugavaks tööks.
Tööühikute osas kontrollib mulgustamisüksus täpselt auku asukohta, sügavust ja kiirust, paindeüksus saab nurka ja raadiust paindlikult reguleerida, et saavutada painde erineva kujuga; Nihutamisüksus kontrollib täpselt nihkepikkust, et tagada siini suuruse täpsus. Sellise konfiguratsiooni ja funktsioonide abil realiseerib seadmed automatiseeritud, kõrge - täpsus ja kõrge - siini töötlemise tõhususe tootmine ning seda kasutatakse laialdaselt energia- ja elektritööstuses.

Seadmed tõeline lask

Seadmed tõeline lask

Seadmed tõeline lask

Seadmed tõeline lask

Parameetri kirjeldus

Nimi: automaatne busrimasinMudel: DSCNC-50Zps

# Põhi töötlemise võimalused
1. mulgustamisüksus: maksimaalne mulgustusjõud 500KN, mulgustamisvahemik φ3,2 ~ φ36mm; Maksimaalne töötlemise vaskvardade paksus on 16 mm ja maksimaalne laius 260 mm.
2. nihkeüksus: maksimaalse nihkejõuga 800KN, sobib see ka vaskvardade töötlemiseks paksusega 16 mm ja laius 260 mm.
3. paindeüksus: maksimaalne paindejõud 500KN, mis sobib vaskvardade jaoks paksusega 16 mm ja laius 260 mm; U - painde minimaalne kaugus on 30mm, vertikaalne paindetöötluse suurus on 100*10 ja minimaalne vertikaalne kumerusnurk on 90 kraadi.
# Automatiseeritud positsioneerimine ja reisimine
1. löögi positsioneerimine: y - telje automaatne positsioneerimisvahemik on 0 - 1200mm ja X-Axise automaatne positsioneerimisvahemik on 0-300mm.
2. Korgi positsioneerimine: nihke- ja paindepeatuste automaatse positsioneerimise pikkuse vahemik on 0-1200mm.
Tegelik löök: tegelik löögi, nihke ja painutamise löök on 1000 mm ning mõne funktsiooni löök on 200 mm.
# Seadmete spetsifikatsioonid ja konfiguratsioon
1. välimuse suurus: 198015201400mm, kaal 2,08 tonni.
2. Toitesüsteem: 3 5.5 KW mootorid, mis sobivad 220 -voldise pinge jaoks ja 60 Hz sageduse toiteallikaks.
Funktsionaalne disain: varustatud 6 mulgustava positsiooniga, kasutades kolme - sõltumatu juhtpaneeli, et realiseerida tornimise, nihutamise ja painde funktsioonide sõltumatu toimimine.

Full servo automatic busbar machine

Seadmete omadused

Automaatne bussimasina servo peatussüsteem üksikasjalik kirjeldus

# Lõikamine: lõikamine on sujuv
Puutetundlik ekraan: lõikamisrežiim
1. Seadke sama pikkus, et lõigata mitu tükki
2. Seadke erinevad pikkused, et lõigata mitu tükki ja üksikuid erineva pikkusega tükke.

# Mulgustamisrežiim
Pulnimine: täpne positsioneerimine
1. Seadke erinevate koordinaatidega mitu ebaregulaarset auguava ja täitke otse koordinaadid.
2. Seadke mitu malli: 1 auk, 2 auku, 4 auku jne, rakendage otse mall, lihtne ja tõhus, pidev positsioneerimine ja mulgustamine

# Painutusrežiim
Painutamine: salvestusmäluga
Süsteemi liides on intuitiivne ja hõlpsasti kasutatav, stabiilse ja sujuva jõudlusega, kõrge painde täpsuse ja tugeva töö korratavuse korral. Igal parameetril on oma mälufunktsioon ja saate juhiseid järgides hõlpsalt mitmesuguste toorikute töötlemist lõpule viia.

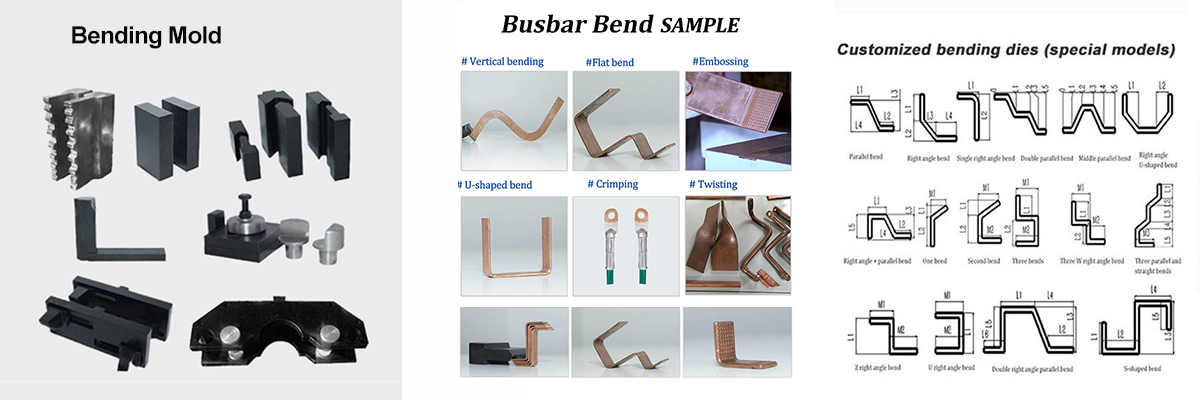

Seadmete proovid ja vormid

# PUNKTSIDE PUNKTID:saab erinevate proovide saamiseks asendada erinevate ravimitega ja proovide pushid saab pidevalt torgata: nagu joonisel näidatud.

Punching die
